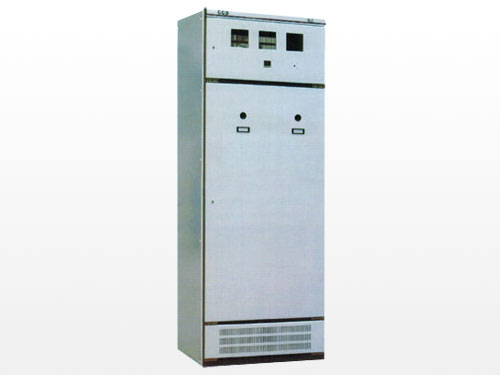

GGD型交流低壓配電柜

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力，照明及配電設備的電能轉換、分配與控制之用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。

    二、結構特點

    2.1 GGD型交流低壓配電柜的柜體采用通用柜的形式，框架8MF冷彎型鋼局部焊接或組裝而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。通用柜的零件按模塊原理設計，并有20模的安裝孔，通用系數高。可以使工廠實現預生產。既縮短了生產制造周期，也提高了工作效率。

    2.2 GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端槽孔排出，而冷風不斷由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

    2.3 GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方。

    2.4柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

    2.5裝有電器元件的儀表用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整的接地保護系統。

    2.6柜體面漆可選用聚脂桔形烘漆，亦可選用噴塑粉工藝處理。均具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

    2.7柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

    2.8柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20一IP40之間選擇。

    三、使用環境條件

    3.1周圍空氣通度不高于+40℃.不低于一5℃, 24h內平均沮度不得高于+35℃,

    3.2戶內安裝使用，使用地點的海拔不超過2000m,

    3.3周圍空氣相對濕度在最高沮度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度:(例如+20℃時為90%)應考慮到由于溫度的變化可能會周然產生凝甘的形晌。

    3.4備安裝時與垂直的傾斜度不超過5,

    3.5設備應安裝在無劇烈蔽動和沖擊的地方.以及不足以使電登元件受到腐蝕的場所。

    3.6用戶有特殊要求時可與制造廠協商解決。

    四、主要技術參數

    4.1主母線

    額定電流拍1500A及以下時采用單銅排母線。額定電流大于1500A時采用雙銅排母線。母線的搭接面均用搪錫工藝處理。

    4.2電器元件選擇

    a) GGD柜主耍采用國內已能批，生產的較先進的電器元件。如ME, DZ20, DW15等;

    b) HD13BX和HD13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構需要而設計的專用元件.它改變了機構的操作方式，保留了老產品的優點.是一種實用新型的電器元件;

    c)如設計部門根據用戶需要，選項用性能更優良，技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性.一般不會因更新電器元件造成制造和安裝方面的困難;

    d) 為進一步提高主電路的動穩定能力.GGD柜的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO復合材料熱塑成型。絕緣強度高、自熄性能好，結構獨特.只需調整積木式間塊即方便地組合成單母線夾或雙母線，絕緣支撐是套筒式模壓結構.成本低、強度高、解決了老產品爬電距離不夠的缺陷。
